LT-X07 ราดาร์เตือนความสูงต่ํา+ LT-UJ830Q เครื่องยับยับ UAV ทุกทิศทาง (ไม่จําเป็น)
การนําเสนอสินค้า:
ราดาร์ LT-X07 เป็นเครื่องเฝ้าระวังและสํารวจความสูงต่ํา ที่ใช้งานในช่วง X ราดาร์ตรวจจับและตั้งตําแหน่งเป้าหมายพื้นที่เคลื่อนที่เครื่องบินไร้คนขับ และเป้าหมายทางทะเลระบบราดาร์ความสูงต่ํา สามารถตรวจจับและสกัดข้อมูลเป้าหมายในสภาพแวดล้อมที่ซับซ้อนที่มีความวุ่นวายที่ดินมาก

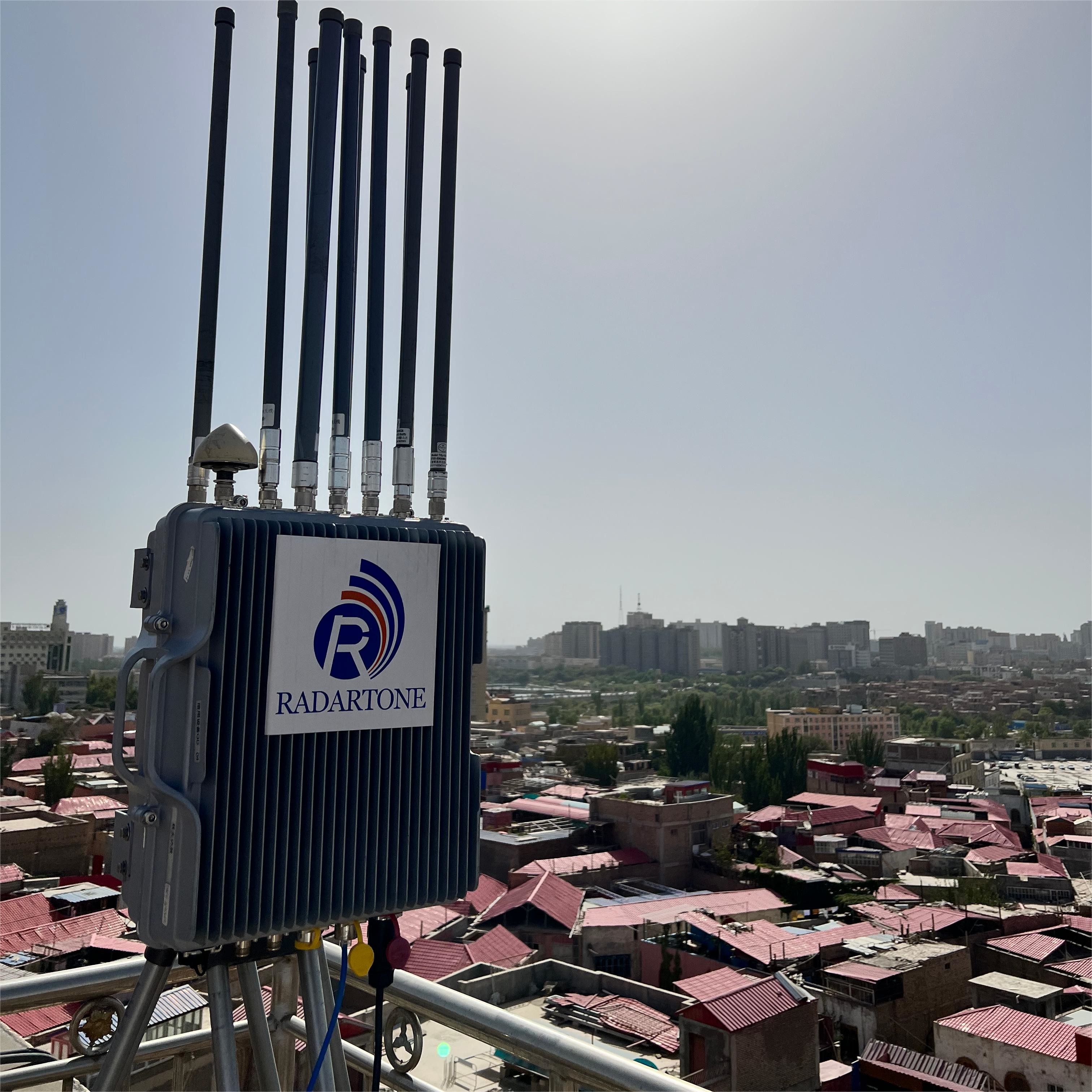

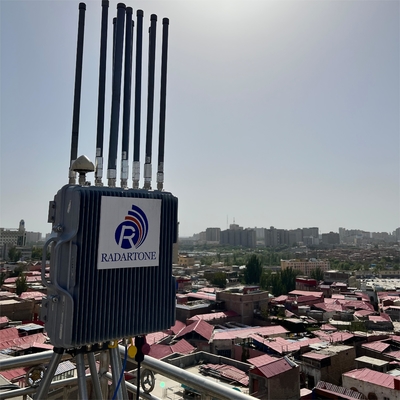

ระบบแอนเทนเนียจอมเมอร์หลายวงจรในทุกทิศทาง ใช้แอนเทนเนียสไพร่ทรงกระบอกหลายตัวและช่วงความถี่การส่งของมัน สามารถครอบคลุมช่วงความถี่การสื่อสารของ UAVs ในตลาด, รวมถึงแอนเทนน์แผ่น 3 ตัวและแอนเทนน์ PCB 1 ตัว สามารถยับยั้งเป้าหมายได้อย่างมีประสิทธิภาพภายในระยะทํางานของแอนเทนน์และระยะการยับยั้งถูกกําหนดโดยความสามารถในการป้องกันยับยับของ UAVsเครื่องยับยับนี้ใช้ระบบยับยับทุกทิศทาง ซึ่งสามารถรักษาความปลอดภัยในพื้นที่สําคัญได้อย่างมีประสิทธิภาพ
ลักษณะสินค้า:
1ความทนทานต่อสิ่งแวดล้อม
2, ความสามารถในการตรวจจับที่แข็งแกร่งสําหรับเป้าหมายต่ํา, เล็กและช้า
3, พร้อมอุปกรณ์ปรับ pitch ใช้ได้กับสถานการณ์ทางภูมิศาสตร์ที่แตกต่างกันมากมาย
4, แก้ปัญหาทางเทคนิคในการติดตามและรับรู้เป้าหมายหลายในสภาพแวดล้อมเสียงดัง
5, เครื่องยับยั้งใช้ระบบยับยับทุกทิศทาง
6, ส่วนการส่ง pitch ใช้การส่งเกียร์หนอนที่ล็อคตัวเองในกรณีขาดไฟฟ้า
7, ระบบควบคุมปัญญาที่ติดตั้งภายในเกรดอุตสาหกรรม (เกรดทหารเป็นตัวเลือก) สามารถรับรู้การควบคุมที่มั่นคงของ turntable.
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning การสแกนแบบกลไก |
| ระยะความถี่การทํางาน | X แบนด์ |
| ระยะสแกน | อาซิมูธ: 0°-360° |
| ความชัน: -10°-40° ((ค่าการออกแบบของช่วงการสแกนไฟฟ้า ± 60°) | |
| ความเร็วแอนเทนนา | 12 รอบ / นาที/15 รอบ / นาที |
| ระยะการตรวจจับ ((Pd=0)8,Pfa = 10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥ 12km ((RCS=1m)2) | |
| ระยะตาบอด | 180 เมตร |
| การแก้ไข | ความละเอียดระยะทาง:10m |
| ความละเอียด Azimuth:3° | |
| ความละเอียดของเสียง: 7° | |
| ความถูกต้อง | ความแม่นยําระยะ ≤5m |
| ความแม่นยํา Azimuth ≤0.5° | |
| ความแม่นยําของความชัน ≤0.5° | |
| ความเร็ว ความแม่นยํา≤0.4m/s | |
| อัตราความเร็วระดับระยะ | 1m/s-80m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥200 ชุด |
| ส่งพลังงาน | 160W |
| ขนาดของอุปกรณ์ด้านหน้า | 700mm*385mm*160mm |
| น้ําหนัก | ≤30kg+22kg ((อุปกรณ์ด้านหน้าเรดาร์ + เครื่องหมุนเซอร์โว) |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| โหมดคอนเตอร์ | การยับยั้งการรังสี |
| เป้าหมายต่อ | การส่งภาพ UAV สายเชื่อมต่อการควบคุมการบิน สัญญาณการนําทาง |
| แบนด์ความถี่ต่อรอง | 20-6000MHz |
| 400MHz, 800MHz, 900MHz1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz ((ไม่จําเป็น) | |
| ประเภทคอนเตอร์ | แอนเทนนาทุกทิศทาง |
| ระยะต่อต้าน | พื้นที่อากาศเต็ม 360° |
| ระยะทาง | 1.5-2km ((ระยะทางคอนเตอร์แตกต่างกันตามรุ่น) |
| คอนเตอร์ที่ตรงกับเวลา | 3s |
| ขนาด | 550mm*500mm*300mm |
| น้ําหนัก | ≤55kg |
| การบริโภคพลังงาน | การแทรกแซงเปิด:960W |
| การป้องกันการเข้า | IP67 |
