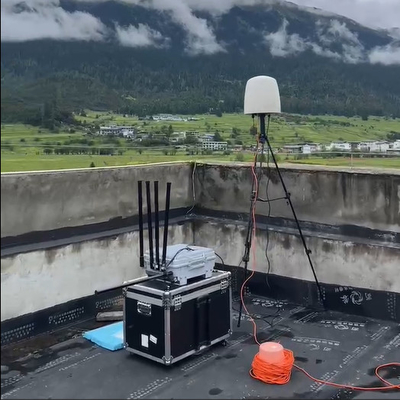

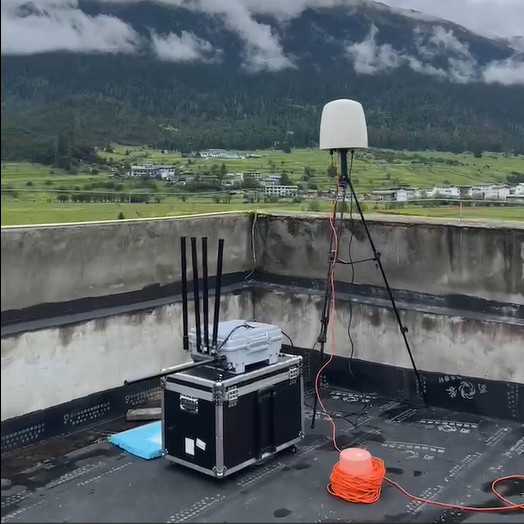

LT-Ku07 ราดาร์เตือนความสูงต่ํา+ LT-UJ830Q เครื่องยับยับ UAV ทุกทิศทาง (ไม่จําเป็น)
การนําเสนอสินค้า:
รีดาร์ 3 พิกัด LT-Ku07 เป็นเครื่องตรวจสอบและตรวจจับระดับความสูงต่ําการทํางานในช่วง Ku ระบบเรดาร์ใช้ระบบ AESA (active phased array)ในมิติ pitchdimension การสแกนระยะถูกใช้ในการสแกน ในขณะที่ในมิติ azimuth การสแกนทางกลถูกใช้ในการสแกนเพื่อบรรลุความครอบคลุม 360 azimuthเครื่องจักรทั้งตัวใช้แบบแบบจําลองและแบบแข็งเพื่อรับประกันความน่าเชื่อถือของอุปกรณ์.
ระบบแอนเทนเนียจอมเมอร์หลายวงจรในทุกทิศทาง ใช้แอนเทนเนียสไพร่ทรงกระบอกหลายตัวและช่วงความถี่การส่งของมัน สามารถครอบคลุมช่วงความถี่การสื่อสารของ UAVs ในตลาด, รวมถึงแอนเทนน์แผ่น 3 ตัวและแอนเทนน์ PCB 1 ตัว สามารถยับยั้งเป้าหมายได้อย่างมีประสิทธิภาพภายในระยะทํางานของแอนเทนน์และระยะการยับยั้งถูกกําหนดโดยความสามารถในการป้องกันยับยับของ UAVsเครื่องยับยับนี้ใช้ระบบยับยับทุกทิศทาง ซึ่งสามารถรักษาความปลอดภัยในพื้นที่สําคัญได้อย่างมีประสิทธิภาพ
คุณสมบัติสินค้า:
1ความทนทานต่อสิ่งแวดล้อม
2, ด้วยอุปกรณ์ปรับความสูง, สามารถปรับมุมของแอนเทนน์, ใช้ได้กับสถานการณ์ทางภูมิศาสตร์ที่แตกต่างกัน
3, แก้ปัญหาทางเทคนิคของการเลือกเป้าหมายหลายตัวสําหรับการติดตามและจําเป้าหมายในสภาพแวดล้อมเสียงเบื้องหลัง
4, เครื่องยับยั้งใช้ระบบยับยับทุกทิศทาง
5, ส่วนการส่ง pitch ใช้การส่งเกียร์หนอนที่ล็อคตัวเองในกรณีขาดไฟฟ้า
6, ระบบควบคุมปัญญาที่ติดตั้งภายในเกรดอุตสาหกรรม (เกรดทหารเป็นตัวเลือก) สามารถรับรู้การควบคุมที่มั่นคงของ turntable.
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning การสแกนแบบกลไก |
| ระยะความถี่การทํางาน | คูแบนด์ |
| ระยะสแกน | อาซิมูธ: 0°-360° |
| ความชัน: 0°-45° | |
| ความเร็วแอนเทนนา | 60°/s |
|
ระยะการตรวจจับ |
5km ((σ=0.01m2) |
| ระยะตาบอด | ≤ 200m |
| การแก้ไข | ความละเอียดระยะทาง:10m |
| ความละเอียด:2.5° | |
| ความละเอียดของเสียง: 7° | |
| ความถูกต้อง | ความแม่นยําระยะ ≤ 4m |
| ความแม่นยํา Azimuth ≤ 0.5° | |
| ความแม่นยําของความชัน ≤ 0.5° | |
| ความละเอียดความเร็ว≤1m/s | |
| อัตราความเร็วระดับระยะ | 0.8m/s-40m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥100 ชุด |
| ส่งพลังงาน | 160W |
| ขนาดของอุปกรณ์ด้านหน้า | หน่วยหลัก:590mm*475mm*126mm |
| น้ําหนัก | 27 กิโลกรัม ((หน่วยหลัก) |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| โหมดคอนเตอร์ | การยับยั้งการรังสี |
| เป้าหมายต่อ | การส่งภาพ UAV สายเชื่อมต่อการควบคุมการบิน สัญญาณการนําทาง |
| แบนด์ความถี่ต่อรอง | 20-6000MHz |
| 400MHz, 800MHz, 900MHz1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz ((ไม่จําเป็น) | |
| ประเภทคอนเตอร์ | แอนเทนนาทุกทิศทาง |
| ระยะต่อต้าน | พื้นที่อากาศเต็ม 360° |
| ระยะทาง | 1.5-2km ((ระยะทางคอนเตอร์แตกต่างกันตามรุ่น) |
| คอนเตอร์ที่ตรงกับเวลา | 3s |
| ขนาด | 550mm*500mm*300mm |
| น้ําหนัก | ≤55kg |
| การบริโภคพลังงาน | การแทรกแซงเปิด:960W |
| การป้องกันการเข้า | IP67 |
