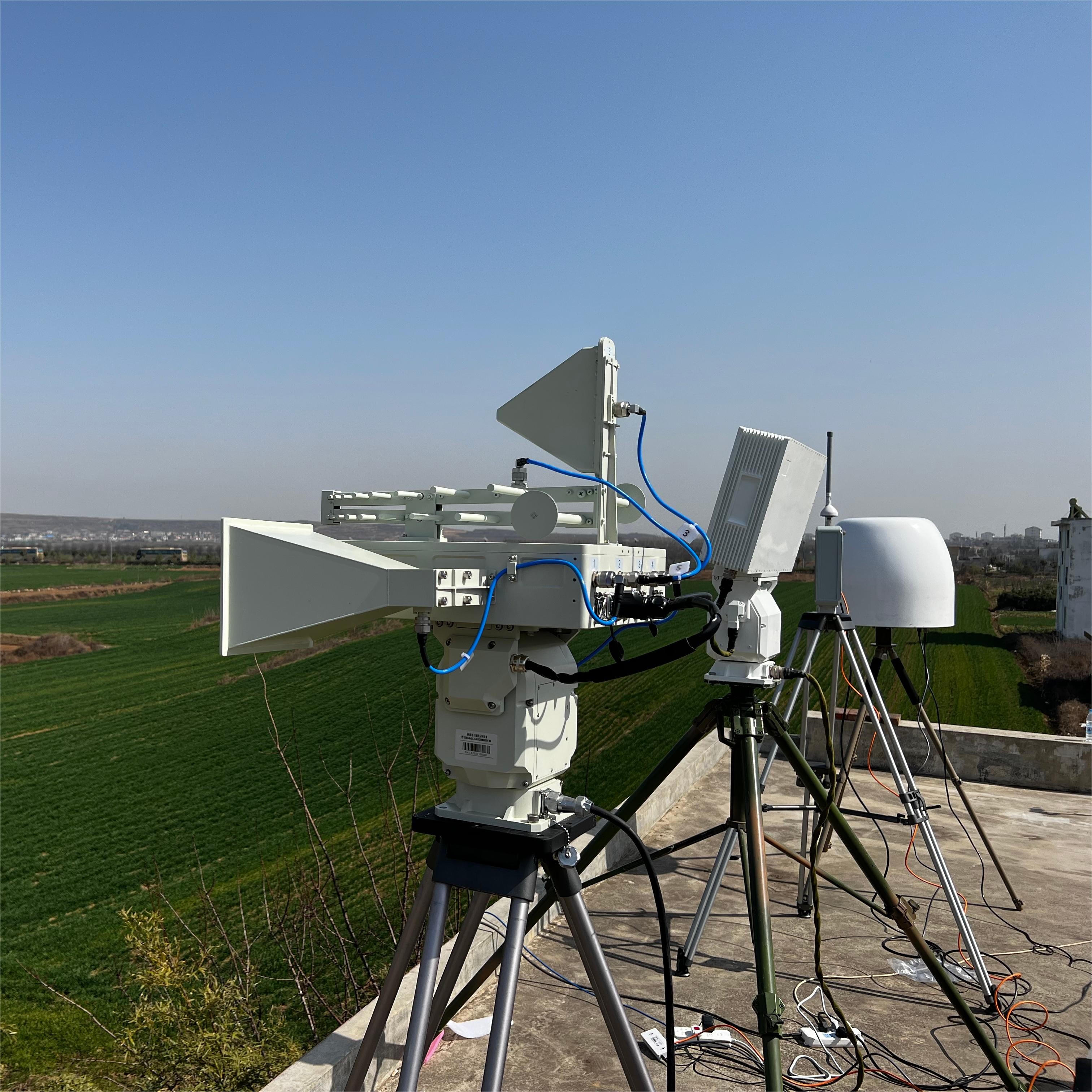

LT-Ku06 ราดาร์เตือนความสูงต่ํา+ LT-UJ830Q เครื่องยับยับ UAV ทุกทิศทาง (ไม่จําเป็น)
การนําเสนอผลิตภัณฑ์
ราดาร์ LT-Ku06 เป็นอุปกรณ์ตรวจจับระวังความสูงต่ํา ใช้ในช่วง Ku ใช้แอนเทนน์นําคลื่นสแกนความถี่มุมกว้างและเหมาะสําหรับการใช้งานที่มีการครอบคลุมเต็มของราดาร์เดียวในอากาศในมิติ pitch เทคโนโลยีการสแกนความถี่ถูกใช้แทนเทคโนโลยีการสแกนระยะที่คุ้มค่า ซึ่งมีประสิทธิภาพในเรื่องค่าใช้จ่าย
ระบบแอนเทนเนียจอมเมอร์หลายวงจรในทุกทิศทาง ใช้แอนเทนเนียสไพร่ทรงกระบอกหลายตัวและช่วงความถี่การส่งของมัน สามารถครอบคลุมช่วงความถี่การสื่อสารของ UAVs ในตลาด, รวมถึงแอนเทนน์แผ่น 3 ตัวและแอนเทนน์ PCB 1 ตัว สามารถยับยั้งเป้าหมายได้อย่างมีประสิทธิภาพภายในระยะทํางานของแอนเทนน์และระยะการยับยั้งถูกกําหนดโดยความสามารถในการป้องกันยับยับของ UAVsเครื่องยับยับนี้ใช้ระบบยับยับทุกทิศทาง ซึ่งสามารถรักษาความปลอดภัยในพื้นที่สําคัญได้อย่างมีประสิทธิภาพ
ลักษณะสินค้า:
1ความรู้สึกสูงและการทํางานที่มั่นคง
2ความต้านทานต่อการกัดกรองที่ทํางานและการกัดกรองที่ไม่ทํางาน
3ความละเอียดสูงและความแม่นยําในการวัด
4, แก้ปัญหาทางเทคนิคของรัดการที่พบได้ทั่วไปในประเทศและทั่วไป ที่พบว่ายากมากในการค้นพบเป้าหมายที่ต่ํา, เล็กและช้า
5, เครื่องยับยั้งใช้ระบบยับยับทุกทิศทาง
6, ส่วนการส่ง pitch ใช้การส่งเกียร์หนอนที่ล็อคตัวเองในกรณีขาดไฟฟ้า
7, ระบบควบคุมปัญญาที่ติดตั้งภายในเกรดอุตสาหกรรม (เกรดทหารเป็นตัวเลือก) สามารถรับรู้การควบคุมที่มั่นคงของ turntable.
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | การสแกนเครื่องจักรกล Azimuth + การสแกนความถี่ Pitch |
| ระยะความถี่การทํางาน | คูแบนด์ |
| ระยะสแกน | ความชัน: 0°-40° |
| อาซิมูธ:360° | |
| ความเร็วแอนเทนนา | 30°/s,60°/s |
|
ระยะการตรวจจับ |
≥3km ((RCS=0.01m2) |
| ระยะตาบอด | 150 เมตร |
| การแก้ไข | ระยะความละเอียด≤15m |
| ความละเอียด Azimuth ≤2.5° | |
| ความละเอียดของ Pitch ≤10° | |
| ความถูกต้อง | ความแม่นยําระยะ ≤10m |
| ความแม่นยํา Azimuth ≤0.5° | |
| ความแม่นยําของ Pitch≤1° | |
| ความแม่นยําความเร็ว:1m/s | |
| อัตราความเร็วระดับระยะ | 1.5m/s-80m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥100 เป้าหมาย |
| ส่งพลังงาน | 80W |
| ขนาดของอุปกรณ์ด้านหน้า | 610mm*650mm*120mm |
| น้ําหนัก | ≤17kg+12kg ((อุปกรณ์ด้านหน้าของเรดาร์ + เครื่องหมุน servo) |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| โหมดคอนเตอร์ | การยับยั้งการรังสี |
| เป้าหมายต่อ | การส่งภาพ UAV สายเชื่อมต่อการควบคุมการบิน สัญญาณการนําทาง |
| แบนด์ความถี่ต่อรอง | 20-6000MHz |
| 400MHz, 800MHz, 900MHz1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz ((ไม่จําเป็น) | |
| ประเภทคอนเตอร์ | แอนเทนนาทุกทิศทาง |
| ระยะต่อต้าน | พื้นที่อากาศเต็ม 360° |
| ระยะทาง | 1.5-2km ((ระยะทางคอนเตอร์แตกต่างกันตามรุ่น) |
| คอนเตอร์ที่ตรงกับเวลา | 3s |
| ขนาด | 550mm*500mm*300mm |
| น้ําหนัก | ≤55kg |
| การบริโภคพลังงาน | การแทรกแซงเปิด:960W |
| การป้องกันการเข้า | IP67 |
