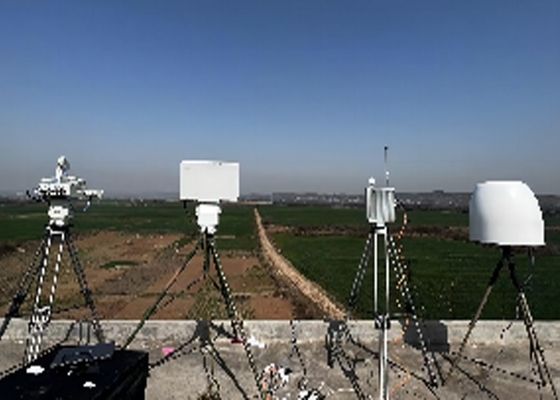

LT-X07 ราดาร์เตือนความสูงต่ํา + อุปกรณ์บูรณาการต้านการตั้งตําแหน่ง UAV ซีรี LT-UDA (ไม่จํากัด)
การนําเสนอสินค้า:
ราดาร์ LT-X07 เป็นอุปกรณ์เฝ้าระวังและสํารวจความสูงต่ํา ที่ทํางานในช่วง Xเครื่องบินไร้คนขับ และเป้าหมายทางทะเลระบบราดาร์ความสูงต่ํา สามารถตรวจจับและสกัดข้อมูลเป้าหมายจากสภาพแวดล้อมที่ไม่ซับซ้อน
อุปกรณ์ตรวจสอบทิศทางและตําแหน่งของ UAV เป็นระบบบูรณาการสําหรับการตรวจสอบและเตือน UAV, การจําแนกเป้าหมาย, การตรวจสอบทิศทาง, การตั้งตําแหน่ง, การกําจัดการรบกวนและการควบคุมสามารถติดตั้งส่วนประกอบบนเครื่อง, ส่วนประกอบการติดตั้งคงที่ และส่วนประกอบการใช้งานชั่วคราว ทําให้มันยืดหยุ่นและเหมาะสําหรับการใช้งานหลายฉาก
ลักษณะสินค้า:
1ทนทานกับสิ่งแวดล้อมที่สับสน
2ความสามารถในการตรวจจับที่แข็งแกร่ง สําหรับเป้าหมายต่ํา,เล็กและช้า
3"พร้อมอุปกรณ์ปรับความสูง สามารถใช้ได้ในสถานการณ์ทางภูมิศาสตร์ที่แตกต่างกัน
4แก้ปัญหาทางเทคนิคในการติดตามและจําเป้าหลายเป้าหมายในสภาพแวดล้อมเสียงดัง
5การตรวจจับและการตั้งตําแหน่ง: โดยใช้การตรวจจับสเปคตรัมแบบเปรียบและเปรียบ ความถี่การตรวจจับคือ 20MHz-6GHzแอนเทนนาหาทิศทางและตั้งตําแหน่งหลายแบบถูกใช้ในการรับสัญญาณไร้สายจากเครื่องบินไร้สายในบริเวณการตรวจจับโดยใช้เทคโนโลยีวิเคราะห์โปรโตคอลไร้สาย ระบบจะตรวจจับและระบุข้อมูลความยาวและความกว้าง ความสูง ความเร็วทิศทางและรุ่นของเครื่องบินไร้คนขับที่ใช้กันทั่วไป รหัส SNจุดขึ้นเครื่อง และข้อมูลอื่นๆ
6การกําจัดการแทรกแซง: การนําเทคโนโลยีการเคลื่อนไหวความถี่ดิจิตอลความเร็วสูง ผ่านการแทรกแซงทางไฟฟ้าแม่เหล็ก เพื่อบรรลุการแทรกแซงการนําทางของ UAV การควบคุมทางไกลสัญญาณสื่อสารส่งภาพ, เพื่อบังคับ UAV ให้กลับไปบินหรือลงจอด และสามารถให้การแทรกแซงที่แม่นยํากับ UAV ที่ได้รับการกําหนดแต่ยังสามารถตั้งค่าได้กับรูปร่างแอนเทนน่าที่แตกต่างกันตามสภาพแวดล้อมการใช้งานและความต้องการเพื่อให้ได้ประหยัดที่สุดและผลงานที่ดีที่สุด เพื่อตอบสนองความต้องการของการครอบคลุมภูมิภาค
7, แพลตฟอร์มควบคุม: พื้นฐานบนสถาปัตยกรรม SOA, ให้หน้าเว็บที่มีวิธีการเข้าถึงหลายวิธี, เช่นแอพลิเคชั่น,สามารถควบคุมการเข้าถึงและบริหารจัดการของเครื่องตรวจจับและอุปกรณ์ป้องกัน UAV มากว่า 20 ชุด, และสนับสนุนการขยายในอนาคตสู่ระบบหรืออุปกรณ์ป้องกัน UAV อื่น ๆ รวมถึงราดาร์, ออปโตอิเล็กทรอนิกส์, การหลอกลวง, เป็นต้น
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning การสแกนแบบกลไก |
| ระยะความถี่การทํางาน | X แบนด์ |
| ระยะสแกน | อาซิมูธ: 0°-360° |
| ความชัน: -10°-40° ((ค่าการออกแบบของช่วงการสแกนไฟฟ้า ± 60°) | |
| ความเร็วแอนเทนนา | 12 รอบ / นาที/15 รอบ / นาที |
| ระยะการตรวจจับ ((Pd=0)8,Pfa = 10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥ 12km ((RCS=1m)2) | |
| ระยะตาบอด | 180 เมตร |
| การแก้ไข | ความละเอียดระยะทาง:10m |
| ความละเอียด Azimuth:3° | |
| ความละเอียดของเสียง: 7° | |
| ความถูกต้อง | ความแม่นยําระยะ ≤5m |
| ความแม่นยํา Azimuth ≤0.5° | |
| ความแม่นยําของความชัน ≤0.5° | |
| ความเร็ว ความแม่นยํา≤0.4m/s | |
| อัตราความเร็วระดับระยะ | 1m/s-80m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥200 ชุด |
| ส่งพลังงาน | 160W |
| ขนาดของอุปกรณ์ด้านหน้า | 700mm*385mm*160mm |
| น้ําหนัก | ≤30kg+22kg ((อุปกรณ์ด้านหน้าเรดาร์ + เครื่องหมุนเซอร์โว) |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ | |
| อุปกรณ์ตรวจจับ | ระยะความถี่การตรวจจับ | 30MHz-6GHz |
| แบนด์โฟกัส: 040, 09, 1.4, 2.4, 5.2, 5.8 GHz (ไม่จําเป็น) | ||
| วิธีการตรวจสอบ | การตรวจจับอัตโนมัติด้วยวิทยุแบบปาสิฟ การรับสัญญาณแบบปาสิฟ | |
| ระยะทางการตรวจจับ | 5-10km (ระยะทางแตกต่างกันตามรุ่น เครื่องบินไร้คนขับส่งพลังงาน > 0.1W) | |
| ระยะการตรวจจับ | การตรวจจับทุกทิศทาง | |
| จํานวนการตรวจพบเป้าหมาย | การตรวจจับเครื่องบินไร้คนขับ 60 เครื่องพร้อมกัน | |
| ความถูกต้อง | ความแม่นยําในการค้นหาทิศทาง≤3° ((RMS) | |
| ความแม่นยําในการตั้งตําแหน่ง ≤ 10 เมตร | ||
| อุปกรณ์คอนเตอร์ | โหมดคอนเตอร์ | การยับยั้งการรังสี |
| เป้าหมายต่อ | การส่งภาพ UAV สายเชื่อมต่อการควบคุมการบิน สัญญาณการนําทาง | |
| แบนด์ความถี่ต่อรอง | 20-6000MHz | |
| 400MHz, 800MHz, 900MHz1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz ((ไม่จําเป็น) | ||
| ระยะต่อต้าน | ปรับแต่งแบบเลือกแบบทุกทิศทาง หรือทิศทาง | |
| ระยะทาง | ทิศทาง: 3-5km (ระยะทางของคอนเตอร์แตกต่างกันตามรุ่น) | |
| ทั่วทุกทิศทาง: 1.5-2km (ระยะทางของคอนเตอร์แตกต่างกันตามรุ่น) | ||
| การรวมระบบ | ขนาด | อุปกรณ์ตรวจจับ:450mm*400mm |
| อุปกรณ์คอนเตอร์:550mm*500mm*300mm | ||
| น้ําหนัก | ≤ 45kg | |
| การบริโภคพลังงาน | การตรวจจับเปิด:55W | |
| การแทรกแซงเปิด:960W | ||
| การป้องกันการเข้า | IP67 | |
