LT-X07 ราดาร์เตือนความสูงต่ํา + LT-D6 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (ไม่จําเป็น)
การนําเสนอสินค้า:
ราดาร์ LT-X07 เป็นเครื่องเฝ้าระวังและสํารวจความสูงต่ํา ที่ใช้งานในช่วง X ราดาร์ตรวจจับและตั้งตําแหน่งเป้าหมายพื้นที่เคลื่อนที่เครื่องบินไร้คนขับ และเป้าหมายทางทะเลระบบราดาร์ความสูงต่ํา สามารถตรวจจับและสกัดข้อมูลเป้าหมายในสภาพแวดล้อมที่ซับซ้อนที่มีความวุ่นวายที่ดินมาก

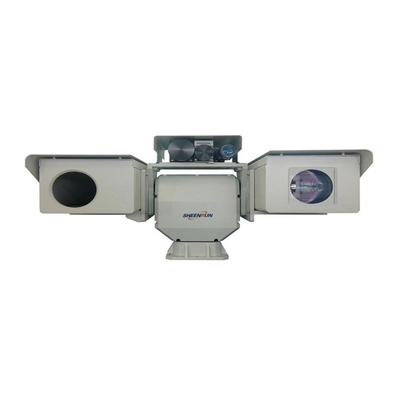

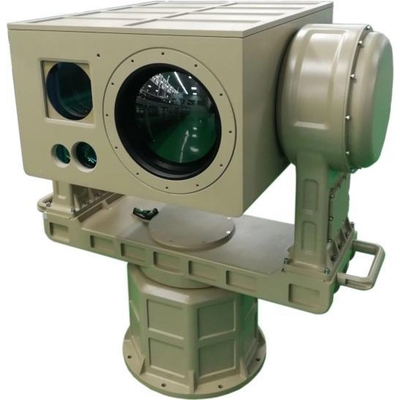

LT-D6 มีความยืดหยุ่นและความสามารถในการเคลื่อนไหวในการยิงเป้าหมายที่บินในระดับความสูงต่ํา (UAVs, บาลูนเคมี, นกไบออนิกส์) หรือเรือไร้คนขับบนพื้นผิวทะเลเรือเคลื่อนเป้าหมายในตําแหน่งไม่จํากัด. 360 ° การสแกนในเวลาจริงเต็มสนาม, การติดตามล็อค, การตรวจพบและการเตือนเครื่องวัดระยะเลเซอร์และโมดูลอลกอริทึมที่ฉลาดสามารถทําการติดตามต่อเนื่องได้ทั้งกลางวันและกลางคืนความสามารถในการเจาะเข้าไปในหมอก, และไม่จํากัดโดยแหล่งแสง.มันสามารถปรับตัวได้อย่างต่อเนื่องกับอุปกรณ์ปลายทางบนเครื่อง เช่น ระบบราดาร์ที่เชื่อมโยง, ระบบตรวจจับวิทยุและระบบยับยั้งความถี่เต็ม
ลักษณะสินค้า:
1ทนทานกับสิ่งแวดล้อมที่สับสน
2ความสามารถในการตรวจจับที่แข็งแกร่ง สําหรับเป้าหมายต่ํา,เล็กและช้า
3"พร้อมกับอุปกรณ์ปรับความสูง ใช้ได้ในสถานการณ์ทางภูมิศาสตร์ที่หลากหลาย
4แก้ปัญหาทางเทคนิคในการติดตามและจําเป้าหลายเป้าหมายในสภาพแวดล้อมเสียงดัง
5ระบบการถ่ายภาพแสงที่มองเห็นได้ด้วยความละเอียดสูง มีระยะทางการสังเกตที่ไกล
6กลไกการปรับความละเอียดไฟฟ้าที่อยู่ห่างจากแกนเลเซอร์ออปติกส์ สามารถปรับความละเอียดเลเซอร์ได้โดยไม่ต้องแยกเครื่อง
7การถ่ายภาพทางความร้อนแบบเปียก มีการซ่อนตัวที่ดี และไม่ง่ายที่จะตรวจพบ
8การนําเทคโนโลยีการถ่ายภาพความร้อนแบบต่อเนื่องแบบซูมมาใช้ภาพชัดเจน และระยะทางการตรวจจับยาวเหมาะสําหรับการค้นหาเป้าหมายในกรอบการมองที่ใหญ่และการสังเกตระยะไกลของรายละเอียดเป้าหมาย.
9เครื่องเล่นที่มีความแม่นยําสูง ระดับความต้านทานลมสูง ความแม่นยําในการตั้งตําแหน่งสูง ความเร็วการตอบสนองอย่างรวดเร็ว การทํางานอย่างราบรื่น
10ระบบควบคุมอุณหภูมิที่มีความฉลาดในเครื่อง จะทําให้อิเล็กทรอนิกส์ภายในเครื่องทํางานได้อย่างถูกต้อง ตลอดทั้งวัน ตลอดทั้งปี
11อุปกรณ์ทั้งหมดได้รับการเสริมด้วยโครงการอย่างมืออาชีพ เปลือกที่สวยงาม น้ําหนักเบาและแข็งแรงการกันน้ําและฝนกรด
12อุปกรณ์พร้อมกับล็อคการเดินรถสามารถล็อคในขณะที่การเคลื่อนไหวอย่างรวดเร็วซึ่งช่วยลดการสั่นสะเทือนได้อย่างมีประสิทธิภาพ และปกป้องความมั่นคงของอุปกรณ์.
13อุปกรณ์พร้อมกับโมดูลเชื่อมต่ออัตโนมัติที่ฉลาด โมดูลติดตามอัตโนมัติ โมดูลตรวจจับอัตโนมัติ และสามารถให้ข้อมูลเกี่ยวกับเป้าหมายในอากาศ
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning การสแกนแบบกลไก |
| ระยะความถี่การทํางาน | X แบนด์ |
| ระยะสแกน | อาซิมูธ: 0°-360° |
| ความชัน: -10°-40° ((ค่าการออกแบบของช่วงการสแกนไฟฟ้า ± 60°) | |
| ความเร็วแอนเทนนา | 12 รอบ / นาที/15 รอบ / นาที |
| ระยะการตรวจจับ ((Pd=0)8,Pfa = 10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥ 12km ((RCS=1m)2) | |
| ระยะตาบอด | 180 เมตร |
| การแก้ไข | ความละเอียดระยะทาง:10m |
| ความละเอียด Azimuth:3° | |
| ความละเอียดของเสียง: 7° | |
| ความถูกต้อง | ความแม่นยําระยะ ≤5m |
| ความแม่นยํา Azimuth ≤0.5° | |
| ความแม่นยําของความชัน ≤0.5° | |
| ความเร็ว ความแม่นยํา≤0.4m/s | |
| อัตราความเร็วระดับระยะ | 1m/s-80m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥200 ชุด |
| ส่งพลังงาน | 160W |
| ขนาดของอุปกรณ์ด้านหน้า | 700mm*385mm*160mm |
| น้ําหนัก | ≤30kg+22kg ((อุปกรณ์ด้านหน้าเรดาร์ + เครื่องหมุนเซอร์โว) |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ความละเอียดของแสงที่มองเห็นได้ | 2MP / 4MP / 8MP ไม่ต้องเลือก |
| ความยาวโฟกัสของเลนส์มองเห็นได้ | 800 มิลลิเมตรหรือ 900 มิลลิเมตร |
| ระดับความละเอียดอินฟราเรด | 640X512 |
| ความยาวโฟกัสของเลนส์อินฟราเรด | 30-30-630 มิลลิเมตร; โซมแสง 20 เท่า หรือ 35-750 มิลลิเมตร; โซมแสง 20 เท่า |
| การวัดระยะทางเลเซอร์ | ความยาวคลื่น 1570nm |
| พลังงาน: 5 กิโลเมตร (UAV 0.3m) | |
| ความถี่ในการทํางาน:1Hz | |
| การรักษาความมั่นคงของภาพทางแสง | จิโรสโกปไฟเบอร์ออปติกความแม่นยําสูงเป็นตัวเลือก เพื่อรักษาภาพที่มั่นคงและทํางานระหว่างรถยนต์เคลื่อนย้าย |
| ความแม่นยําในการตั้งตําแหน่งของเครื่องหมุน | ± 001 |
| ความแม่นยําในการติดตามเครื่องหมุน | 1mrad |
| ระยะมุมของเครื่องหมุน | การหมุนแบบต่อเนื่องในตําแหน่ง 0-360° ในแนวราบ |
| ความสูง ± 90 | |
| ความเร็วการเคลื่อนไหวของเครื่องหมุน | ขนาดสูงสุดระดับแนวราบ 120°/S |
| ความชันสูงสุด 100°/S | |
| เครื่องจักรทั้ง วง ปรับตัว ให้ กับ สิ่ง แวดล้อม | -40°C-+60°C สอดคล้องกับมาตรฐาน เช่น ผลสะเทือน, ความเข้ากันของแบตเตอรี่, หมักสปริงเกลือ, IP67 ในห้อง/IP66 สําหรับเครื่องจักรทั้งหมด, เป็นต้น |
| การบริโภคพลังงานรวม | 500W |
| พลังงาน | DC48V, อุปกรณ์พร้อมกับ AC220 ± 20% V ความกว้างในการเข้าที่กันน้ําที่มั่นคง |
| อินเตอร์เฟซภายนอก | 1 × 10Base-T/100Base TX, อินเตอร์เฟซ RJ45, อินเตอร์เฟสปายพลังงาน, การควบคุมสายพานลําดับ, ฯลฯ |
| น้ําหนัก | 85 กิโลกรัม |
| ขนาด | 620mm × 420mm × 710mm หรือ 600mm × 600mm × 945mm |
