LT-Ku07A ราดาร์เตือนความสูงต่ํา + LT-C4 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (ไม่จําเป็น)
การนําเสนอสินค้า:

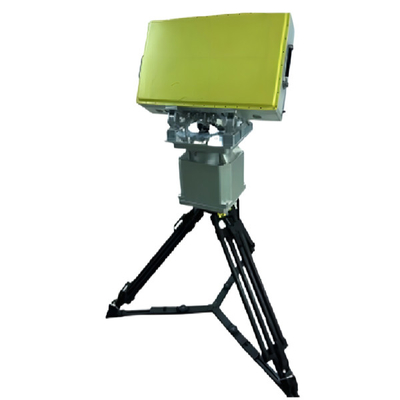

เรดาร์เรดาร์เรดาร์เรดาร์เรดาร์เรดาร์เรดาร์ LT-Ku07A แบบหนึ่งมิติสามพิกัด เป็นเครื่องมือเฝ้าระวังและสํารวจความสูงต่ํา ที่ทํางานในช่วง Kuราดาร์นี้ใช้ระบบ AESA (Active Phased Array)ในมิติความสูง การสแกนระยะถูกใช้ในการสแกน ในขณะที่ในมิติ azimut การสแกนทางกลถูกใช้ในการสแกนเพื่อบรรลุการครอบคลุม azimut 360 °เครื่องจักรทั้งหมดนําออกแบบแบบจําลองและ solid-state เพื่อให้แน่ใจว่าความน่าเชื่อถือของอุปกรณ์.

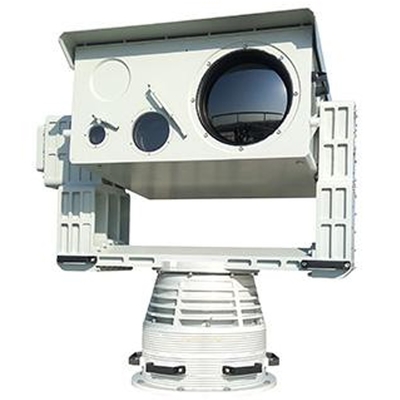

LT-C4 มีความยืดหยุ่นและความสามารถในการเคลื่อนไหวในการยิงเป้าหมายที่บินในระดับความสูงต่ํา (UAVs, บาลูนเคมี, นกไบออนิกส์) หรือเรือไร้คนขับบนพื้นผิวทะเลเรือเคลื่อนเป้าหมายในตําแหน่งไม่จํากัด. 360 องศาการสแกนในเวลาจริงเต็มสนาม, การติดตามล็อค, การตรวจพบและการเตือนสามารถทําการติดตามอย่างต่อเนื่องได้ทั้งวันและคืนในขณะเดียวกัน มันยังนําเทคโนโลยีการมองเห็นกลางคืนด้วยภาพความร้อนอินฟราเรด ซึ่งมีความสามารถในการซ่อนตัวที่ดี ความสามารถในการเจาะเข้าไปในหมอกที่แข็งแรง และไม่จํากัดด้วยแหล่งแสงมันสามารถปรับตัวได้อย่างต่อเนื่องกับอุปกรณ์ปลายทางบนเครื่อง เช่น ระบบราดาร์ที่เชื่อมโยง, ระบบตรวจจับวิทยุและระบบยับยั้งความถี่เต็ม
ลักษณะสินค้า:
1ทนทานกับสิ่งแวดล้อมที่สับสน
2ด้วยอุปกรณ์ปรับความสูง สามารถปรับมุมของแอนเทนน์ได้ ใช้ได้กับสถานการณ์ทางภูมิศาสตร์ที่แตกต่างกัน
3แก้ปัญหาทางเทคนิคในการติดตามและจําเป้าหลายเป้าหมายในสภาพแวดล้อมเสียงดัง
4ระบบการถ่ายภาพแสงที่มองเห็นได้ด้วยความละเอียดสูง มีระยะทางการสังเกตที่ไกล
5กลไกการปรับความละเอียดไฟฟ้าที่อยู่ห่างจากแกนเลเซอร์ออปติกส์ สามารถปรับความละเอียดเลเซอร์ได้โดยไม่ต้องแยกเครื่อง
6การถ่ายภาพทางความร้อนแบบเปียก มีการซ่อนตัวที่ดี และไม่ง่ายที่จะตรวจพบ
7การนําเทคโนโลยีการถ่ายภาพความร้อนแบบต่อเนื่องแบบซูมมาใช้ภาพชัดเจน และระยะทางการตรวจจับยาวเหมาะสําหรับการค้นหาเป้าหมายในกรอบการมองที่ใหญ่และการสังเกตระยะไกลของรายละเอียดเป้าหมาย.
8เครื่องเล่นที่มีความแม่นยําสูง ระดับความต้านทานลมสูง ความแม่นยําในการตั้งตําแหน่งสูง ความเร็วการตอบสนองอย่างรวดเร็ว การทํางานอย่างราบรื่น
9ระบบควบคุมอุณหภูมิที่มีความฉลาดในเครื่อง จะทําให้อิเล็กทรอนิกส์ภายในเครื่องทํางานได้อย่างถูกต้อง ตลอดทั้งวัน ตลอดทั้งปี
10อุปกรณ์ทั้งหมดได้รับการเสริมด้วยโครงการอย่างมืออาชีพ เปลือกที่สวยงาม น้ําหนักเบาและแข็งแรงการกันน้ําและฝนกรด
11อุปกรณ์พร้อมกับล็อคการเดินรถสามารถล็อคในขณะที่การเคลื่อนไหวอย่างรวดเร็วซึ่งช่วยลดการสั่นสะเทือนได้อย่างมีประสิทธิภาพ และปกป้องความมั่นคงของอุปกรณ์.
12อุปกรณ์พร้อมกับโมดูลเชื่อมต่ออัตโนมัติที่ฉลาด โมดูลติดตามอัตโนมัติ โมดูลตรวจจับอัตโนมัติ และสามารถให้ข้อมูลเกี่ยวกับเป้าหมายในอากาศ
|
ชื่อปารามิเตอร์ |
ค่าปารามิเตอร์ |
| ระบบราดาร์ | การสแกนเครื่องจักรกล Azimuth, การสแกนปริมาตรฐาน Pitch Phase Single Pulse, แอรเรย์ที่มีระยะทํางาน |
| ระยะความถี่การทํางาน | คูแบนด์ |
| ระยะสแกน | อาซิมูธ: 0°-360° |
| ความชัน: 0°-40° | |
| ความเร็วแอนเทนนา | ≤ 6s |
| ระยะการตรวจจับ ((Pd=0)8,Pfa = 10-6) | ≥5.5km ((RCS:00.01m2ความน่าจะเป็นของการเตือนเท็จ 10- 4ความน่าจะเป็นการตรวจพบ 0.8) |
| ระยะตาบอด | ≤ 200m |
| การแก้ไข | ความละเอียดระยะ: ≤10m |
| ความละเอียด Azimuth: ≤3° | |
| ความละเอียดของ Pitch: ≤6° | |
| ความเร็วขั้นต่ําที่สามารถตรวจสอบได้: ≤0.5m/s | |
| ความถูกต้อง | ความแม่นยําระยะ: ≤5m |
| ความแม่นยํา Azimuth: ≤0.5° | |
| ความแม่นยําของปิช:0.5° | |
| ความแม่นยําความเร็ว: ≤0.1m/s (โหมดการติดตาม) | |
| อัตราความเร็วระดับระยะ | 0.8m/s-40m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥200 ชุด |
| ส่งพลังงาน | 160W |
| ขนาดของอุปกรณ์ด้านหน้า | ≤620mm*230mm*330mm |
| น้ําหนัก | 55 กิโลกรัม |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ความละเอียดของแสงที่มองเห็นได้ | 2MP / 4MP / 8MP ไม่ต้องเลือก |
| ความยาวโฟกัสของเลนส์มองเห็นได้ | 700 มม. |
| ความละเอียดในอินฟราเรด | 384X256/640X512 /1280X1024 ไม่จําเป็น |
| ความยาวโฟกัสของเลนส์อินฟราเรด | 20-240 มิลลิเมตร; 12x Zoom Optical |
| การวัดระยะทางเลเซอร์ | ความยาวคลื่น 1570nm |
| พลังงาน: 4 กิโลเมตร (UAV 0.3m) | |
| ความถี่ในการทํางาน:1Hz | |
| การรักษาความมั่นคงของภาพทางแสง | จิโรสโกปไฟเบอร์ออปติกความแม่นยําสูงเป็นตัวเลือก เพื่อรักษาภาพที่มั่นคงและทํางานระหว่างรถยนต์เคลื่อนย้าย |
| ความแม่นยําในการตั้งตําแหน่งของเครื่องหมุน | ± 001 |
| ความแม่นยําในการติดตามเครื่องหมุน | 1mrad |
| ระยะมุมของเครื่องหมุน | การหมุนแบบต่อเนื่องในตําแหน่ง 0-360° ในแนวราบ |
| ความสูง ± 90 | |
| ความเร็วการเคลื่อนไหวของเครื่องหมุน | ขนาดสูงสุดระดับแนวราบ 120°/S |
| ความชันสูงสุด 100°/S | |
| เครื่องจักรทั้ง วง ปรับตัว ให้ กับ สิ่ง แวดล้อม | -40°C-+60°C สอดคล้องกับมาตรฐาน เช่น ผลสะเทือน, ความเข้ากันของแบตเตอรี่, หมักสปริงเกลือ, IP67 ในห้อง/IP66 สําหรับเครื่องจักรทั้งหมด, เป็นต้น |
| การบริโภคพลังงานรวม | 500W |
| พลังงาน | DC48V, อุปกรณ์พร้อมกับ AC220 ± 20% V ความกว้างในการเข้าที่กันน้ําที่มั่นคง |
| อินเตอร์เฟซภายนอก | 1 × 10Base-T/100Base TX, อินเตอร์เฟซ RJ45, อินเตอร์เฟสปายพลังงาน, การควบคุมสายพานลําดับ, ฯลฯ |
