LT-X07 ราดาร์เตือนความสูงต่ํา + LT-C4 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (ไม่จําเป็น)
การนําเสนอสินค้า:

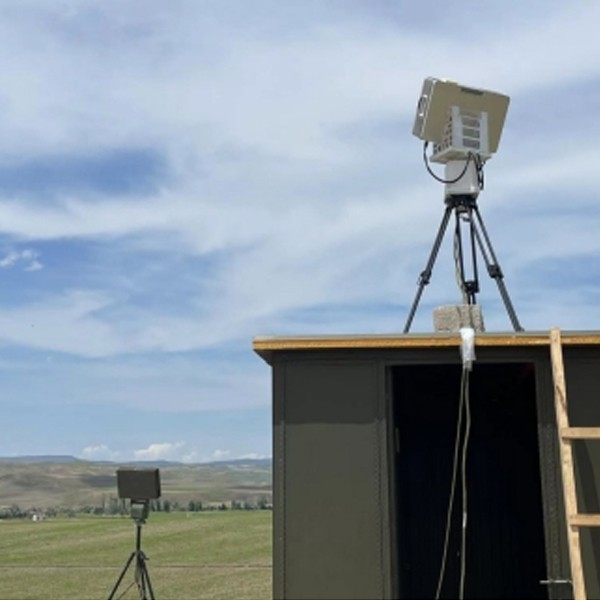

ราดาร์ LT-X07 เป็นเครื่องเฝ้าระวังและสํารวจความสูงต่ํา ที่ใช้งานในช่วง X ราดาร์ตรวจจับและตั้งตําแหน่งเป้าหมายพื้นที่เคลื่อนที่เครื่องบินไร้คนขับ และเป้าหมายทางทะเลระบบราดาร์ความสูงต่ําสามารถตรวจจับและสกัดข้อมูลเป้าหมายในสภาพแวดล้อมที่ซับซ้อนที่มีความวุ่นวายที่ดินที่แข็งแกร่ง

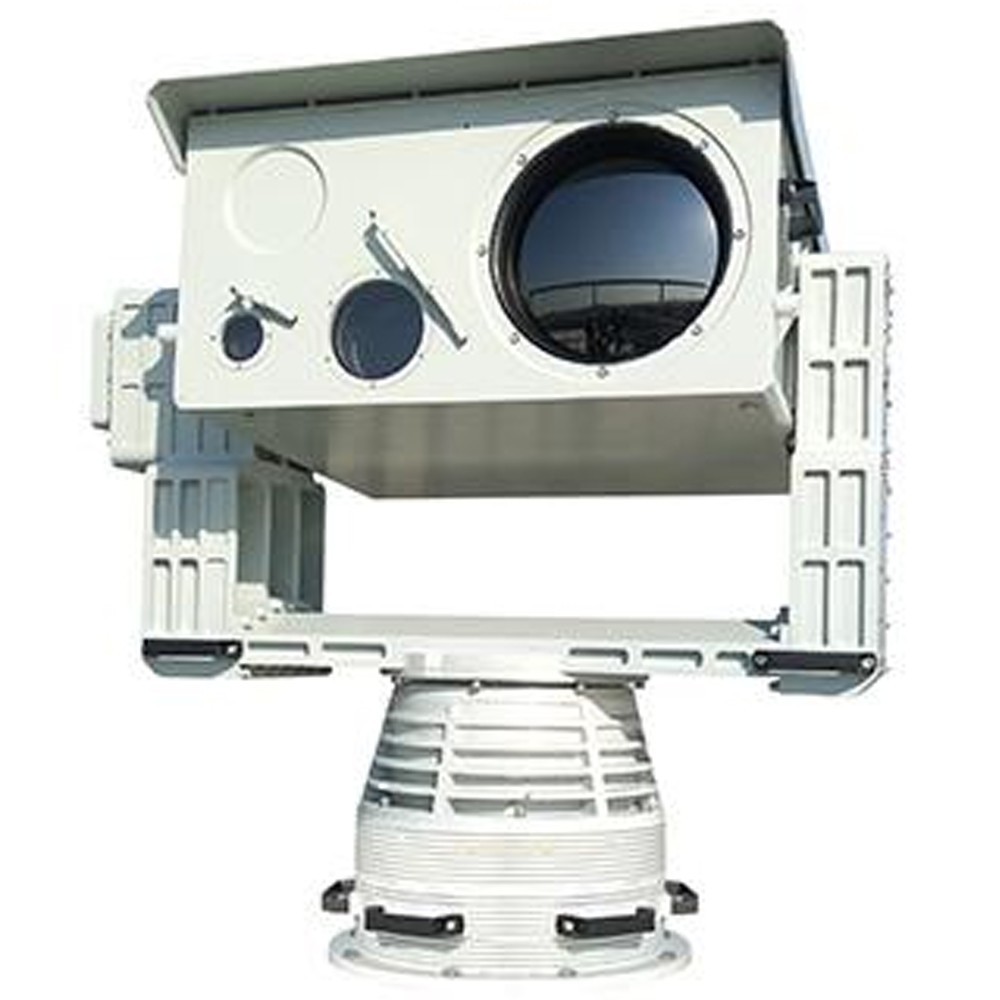

LT-C4 มีความยืดหยุ่นและความสามารถในการเคลื่อนไหวในการยิงเป้าหมายที่บินในระดับความสูงต่ํา (UAVs, บาลูนเคมี, นกไบออนิกส์) หรือเรือไร้คนขับบนพื้นผิวทะเลเรือเคลื่อนเป้าหมายในตําแหน่งไม่จํากัด. 360 องศาการสแกนในเวลาจริงเต็มสนาม, การติดตามล็อค, การตรวจพบและการเตือนสามารถทําการติดตามอย่างต่อเนื่องได้ทั้งวันและคืนในขณะเดียวกัน มันยังนําเทคโนโลยีการมองเห็นกลางคืนด้วยภาพความร้อนอินฟราเรด ซึ่งมีความสามารถในการซ่อนตัวที่ดี ความสามารถในการเจาะเข้าไปในหมอกที่แข็งแรง และไม่จํากัดด้วยแหล่งแสงมันสามารถปรับตัวได้อย่างต่อเนื่องกับอุปกรณ์ปลายทางบนเครื่อง เช่น ระบบราดาร์ที่เชื่อมโยง, ระบบตรวจจับวิทยุและระบบยับยั้งความถี่เต็ม
ลักษณะสินค้า:
1ความทนทานต่อสิ่งแวดล้อม
2, ความสามารถในการตรวจจับที่แข็งแกร่งสําหรับเป้าหมายต่ํา, เล็กและช้า
3, พร้อมอุปกรณ์ปรับ pitch ใช้ได้กับสถานการณ์ทางภูมิศาสตร์ที่แตกต่างกันมากมาย
4, แก้ปัญหาทางเทคนิคในการติดตามและรับรู้เป้าหมายหลายในสภาพแวดล้อมเสียงดัง
5, ระบบการถ่ายภาพแสงที่มองเห็นได้ด้วยความละเอียดสูง
6กลไกการปรับความละเอียดไฟฟ้าที่อยู่ห่างจากแกนเลเซอร์ออปติกส์ สามารถทําการปรับการปรับความละเอียดเลเซอร์ได้โดยไม่ต้องแยกเครื่อง
7การถ่ายภาพความร้อนแบบเปียก มีการซ่อนตัวที่ดี และไม่ง่ายที่จะตรวจพบ
8โดยใช้เทคโนโลยีการถ่ายภาพความร้อนแบบยูมต่อเนื่อง การถ่ายภาพจะชัดเจน และระยะทางการตรวจจับจะยาวเหมาะสําหรับการค้นหาเป้าหมายในกรอบการมองที่ใหญ่และการสังเกตระยะไกลของรายละเอียดเป้าหมาย.
9, เครื่องหมุนเสียงแม่นยําสูง ระดับความต้านทานลมสูง ความแม่นยําในการตั้งตําแหน่งสูง ความเร็วการตอบสนองอย่างรวดเร็ว การดําเนินงานเรียบร้อย
10, ระบบควบคุมอุณหภูมิที่มีความฉลาดในเครื่องรับประกันว่า อิเล็กทรอนิกส์ภายในเครื่องทํางานอย่างถูกต้อง ตลอดทั้งวัน ตลอดทั้งปี
11, เครื่องจักรทั้งหมดถูกเสริมด้วยโครงการอาชีพ เปลือกที่สวยงาม, น้ําหนักเบา, และแข็งแกร่งการกันน้ําและฝนกรด
12, อุปกรณ์พร้อมกับล็อคการเดินรถยนต์สามารถล็อคระหว่างการเคลื่อนไหวอย่างรวดเร็วซึ่งช่วยลดการสั่นสะเทือนได้อย่างมีประสิทธิภาพ และปกป้องความมั่นคงของอุปกรณ์.
13, อุปกรณ์พร้อมกับโมดูลการเชื่อมต่ออัตโนมัติที่ฉลาด โมดูลการติดตามอัตโนมัติ โมดูลการตรวจจับอัตโนมัติ และสามารถให้ผลตอบกลับข้อมูลเป้าหมายในอากาศ
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning การสแกนแบบกลไก |
| ระยะความถี่การทํางาน | X แบนด์ |
| ระยะสแกน | อาซิมูธ: 0°-360° |
| ความชัน: -10°-40° ((ค่าการออกแบบของช่วงการสแกนไฟฟ้า ± 60°) | |
| ความเร็วแอนเทนนา | 12 รอบ / นาที/15 รอบ / นาที |
| ระยะการตรวจจับ ((Pd=0)8,Pfa = 10-6) | ≥5km ((RCS=0.01m2) |
| ≥10km ((RCS=0.1m2) | |
| ≥ 12km ((RCS=1m)2) | |
| ระยะตาบอด | 180 เมตร |
| การแก้ไข | ความละเอียดระยะทาง:10m |
| ความละเอียด Azimuth:3° | |
| ความละเอียดของเสียง: 7° | |
| ความถูกต้อง | ความแม่นยําระยะ ≤5m |
| ความแม่นยํา Azimuth ≤0.5° | |
| ความแม่นยําของความชัน ≤0.5° | |
| ความเร็ว ความแม่นยํา≤0.4m/s | |
| อัตราความเร็วระดับระยะ | 1m/s-80m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥200 ชุด |
| ส่งพลังงาน | 160W |
| ขนาดของอุปกรณ์ด้านหน้า | 700mm*385mm*160mm |
| น้ําหนัก | ≤30kg+22kg ((อุปกรณ์ด้านหน้าเรดาร์ + เครื่องหมุนเซอร์โว) |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ความละเอียดของแสงที่มองเห็นได้ | 2MP / 4MP / 8MP ไม่ต้องเลือก |
| ความยาวโฟกัสของเลนส์มองเห็นได้ | 700 มม. |
| ความละเอียดในอินฟราเรด | 384X256/640X512 /1280X1024 ไม่จําเป็น |
| ความยาวโฟกัสของเลนส์อินฟราเรด | 20-240 มิลลิเมตร; 12x Zoom Optical |
| การวัดระยะทางเลเซอร์ | ความยาวคลื่น 1570nm |
| พลังงาน: 4 กิโลเมตร (UAV 0.3m) | |
| ความถี่ในการทํางาน:1Hz | |
| การรักษาความมั่นคงของภาพทางแสง | จิโรสโกปไฟเบอร์ออปติกความแม่นยําสูงเป็นตัวเลือก เพื่อรักษาภาพที่มั่นคงและทํางานระหว่างรถยนต์เคลื่อนย้าย |
| ความแม่นยําในการตั้งตําแหน่งของเครื่องหมุน | ± 001 |
| ความแม่นยําในการติดตามเครื่องหมุน | 1mrad |
| ระยะมุมของเครื่องหมุน | การหมุนแบบต่อเนื่องในตําแหน่ง 0-360° ในแนวราบ |
| ความสูง ± 90 | |
| ความเร็วการเคลื่อนไหวของเครื่องหมุน | ขนาดสูงสุดระดับแนวราบ 120°/S |
| ความชันสูงสุด 100°/S | |
| เครื่องจักรทั้ง วง ปรับตัว ให้ กับ สิ่ง แวดล้อม | -40°C-+60°C สอดคล้องกับมาตรฐาน เช่น ผลสะเทือน, ความเข้ากันของแบตเตอรี่, หมักสปริงเกลือ, IP67 ในห้อง/IP66 สําหรับเครื่องจักรทั้งหมด, เป็นต้น |
| การบริโภคพลังงานรวม | 500W |
| พลังงาน | DC48V, อุปกรณ์พร้อมกับ AC220 ± 20% V ความกว้างในการเข้าที่กันน้ําที่มั่นคง |
| อินเตอร์เฟซภายนอก | 1 × 10Base-T/100Base TX, อินเตอร์เฟซ RJ45, อินเตอร์เฟสปายพลังงาน, การควบคุมสายพานลําดับ, ฯลฯ |
