LT-Ku07 RADAR ระบบเตือนความสูงต่ํา + LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (ไม่จําเป็น)
การนําเสนอสินค้า:

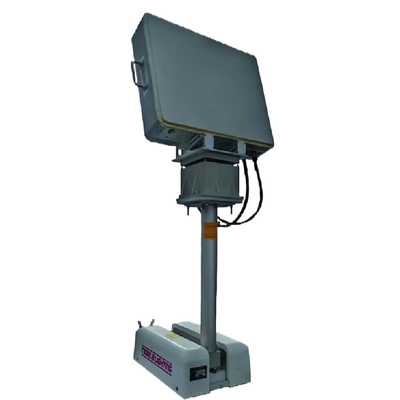

เรดาร์ 3 พิกัด LT-Ku07 เป็นเครื่องเฝ้าระวังและเครื่องสํารวจระดับความสูงต่ํา ที่ทํางานในช่วง Kuราดาร์ใช้ระบบ AESA (Active Phased Array)ในมิติ pitch การสแกนระยะจะใช้ในการสแกน ในขณะที่ในมิติ azimut การสแกนกลจะใช้ในการสแกนเพื่อบรรลุการครอบคลุม azimut 360 °เครื่องจักรทั้งหมดนําออกแบบแบบจําลองและ solid-state เพื่อให้แน่ใจว่าความน่าเชื่อถือของอุปกรณ์.

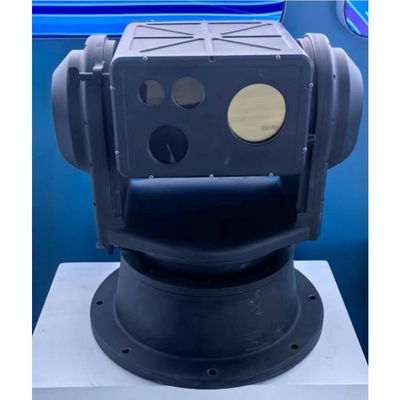

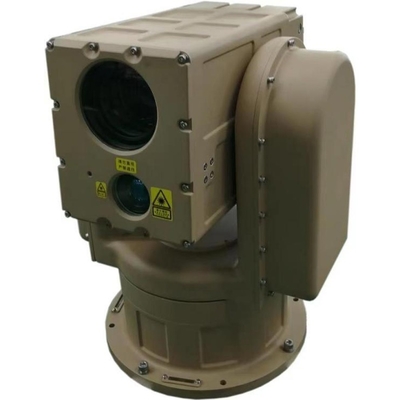

LT-B3 มีความยืดหยุ่นและความสามารถในการเคลื่อนไหว เพื่อเป้าหมายเป้าหมายที่บินในความสูงต่ํา (UAVs, บาโลนเคมี, นกไบโอนิค) ในตําแหน่งที่ไม่จํากัดการติดตามล็อค, การตรวจจับและการเตือน มีส่วนผสมกับเครื่องถ่ายภาพความร้อนอินฟราเรดที่ไม่เย็น, กล้องแสงที่มองเห็น, เครื่องวัดระยะเลเซอร์ และโมดูลอัลการิทึมที่ฉลาดสามารถทําการติดตามอย่างต่อเนื่องได้ทั้งวันและคืนในขณะเดียวกัน มันยังนําเทคโนโลยีการมองเห็นกลางคืนด้วยภาพความร้อนอินฟราเรด ซึ่งมีความสามารถในการซ่อนตัวที่ดี ความสามารถในการเจาะเข้าไปในหมอกที่แข็งแรง และไม่จํากัดด้วยแหล่งแสงมันสามารถปรับตัวได้อย่างต่อเนื่องกับอุปกรณ์ปลายทางบนเครื่อง เช่น ระบบราดาร์ที่เชื่อมโยง, ระบบตรวจจับวิทยุและระบบยับยั้งความถี่เต็ม
ลักษณะสินค้า:
1ทนทานกับสิ่งแวดล้อมที่สับสน
2ด้วยอุปกรณ์ปรับความสูง สามารถปรับมุมของแอนเทนน์ได้ ใช้ได้กับสภาพภูมิศาสตร์ที่แตกต่างกัน
3แก้ปัญหาทางเทคนิคของการเลือกเป้าหมายหลายตัวสําหรับการติดตามและจําเป้าหมายในสภาพแวดล้อมเสียงเบื้องหลัง
4,เทคโนโลยีการจับจ้าอัตโนมัติที่ระบุตําแหน่งหลายอันที่สามารถได้รับผลโดยใช้วิธีการจับจ้าและวิธีการกระตุ้นต่างๆ เพื่อให้เกิดการจับจ้าเร็ว
5โปรแกรมควบคุมอุปกรณ์ด้านหน้าสามารถปรับปรุงออนไลน์ผ่านเครือข่าย ทําให้การบํารุงรักษาในอนาคตง่ายขึ้นมาก
6,ฟังก์ชันการตั้งตําแหน่ง 3 มิติ สามารถขยายขนาดและคลิกเพื่อศูนย์กลางในการเลือกกล่อง, อํานวยความสะดวกในการทํางานของอุปกรณ์
7"เครื่องปรับเปลี่ยนพลังงาน PTZ สามารถทดสอบตัวเองได้กลับไปที่ตําแหน่งศูนย์ที่ตั้งโดยผู้ใช้งานหรือตําแหน่งการขาดพลังงาน, การสนับสนุนการทํางานรีโมทรีสตาร์ท
8โปรแกรมการติดตามมุมตาบอดทั่วไป และการตั้งตําแหน่งอย่างแม่นยํา
9การออกแบบแบบอาชีพของเปลือกสวยงาม น้ําหนักเบา แข็งแรง ทนต่ออุณหภูมิสูง ทนต่อการละลาย ทนต่อน้ํา และทนต่อฝนกรด
10อุปกรณ์พร้อมกับล็อคการเดินรถสามารถล็อคในขณะที่การเคลื่อนไหวอย่างรวดเร็วซึ่งช่วยลดการสั่นสะเทือนได้อย่างมีประสิทธิภาพ และปกป้องความมั่นคงของอุปกรณ์.
11อุปกรณ์พร้อมกับโมดูลเชื่อมต่ออัตโนมัติที่ฉลาด โมดูลติดตามอัตโนมัติ โมดูลตรวจจับอัตโนมัติ และสามารถให้ข้อมูลเกี่ยวกับเป้าหมายในอากาศ
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning การสแกนแบบกลไก |
| ระยะความถี่การทํางาน | คูแบนด์ |
| ระยะสแกน | อาซิมูธ: 0°-360° |
| ความชัน: 0°-45° | |
| ความเร็วแอนเทนนา | 60°/s |
|
ระยะการตรวจจับ (Pd=0)8,Pfa = 10-6) |
5km ((σ=0.01m2) |
| ระยะตาบอด | ≤ 200m |
| การแก้ไข | ความละเอียดระยะทาง:10m |
| ความละเอียด:2.5° | |
| ความละเอียดของเสียง: 7° | |
| ความถูกต้อง | ความแม่นยําระยะ ≤ 4m |
| ความแม่นยํา Azimuth ≤ 0.5° | |
| ความแม่นยําของความชัน ≤ 0.5° | |
| ความละเอียดความเร็ว≤1m/s | |
| อัตราความเร็วระดับระยะ | 0.8m/s-40m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥100 ชุด |
| ส่งพลังงาน | 160W |
| ขนาดของอุปกรณ์ด้านหน้า | หน่วยหลัก:590mm*475mm*126mm |
| น้ําหนัก | 27 กิโลกรัม ((หน่วยหลัก) |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ความละเอียดของแสงที่มองเห็นได้ | 2MP / 4MP / 8MP ไม่ต้องเลือก |
| ความยาวโฟกัสของเลนส์มองเห็นได้ | 500 มม. |
| ความละเอียดในอินฟราเรด | 384X256/640X512 /1280X1024 ไม่จําเป็น |
| ความยาวโฟกัสของเลนส์อินฟราเรด | 30-180 มิลลิเมตร; โซมแสง 6x |
| การวัดระยะทางเลเซอร์ | ความยาวคลื่น 1570nm |
| พลังงาน: 3 กิโลเมตร (UAV 0.3m) | |
| ความถี่ในการทํางาน:1Hz | |
| การรักษาความมั่นคงของภาพทางแสง | จิโรสโกปไฟเบอร์ออปติกความแม่นยําสูงเป็นตัวเลือก เพื่อรักษาภาพที่มั่นคงและทํางานระหว่างรถยนต์เคลื่อนย้าย |
| ความแม่นยําในการตั้งตําแหน่งของเครื่องหมุน | ± 001 |
| ความแม่นยําในการติดตามเครื่องหมุน | 1mrad |
| ระยะมุมของเครื่องหมุน | การหมุนแบบต่อเนื่องในตําแหน่ง 0-360° ในแนวราบ |
| ความสูง ± 90 | |
| ความเร็วการเคลื่อนไหวของเครื่องหมุน | ความสูงสุดระดับแนวราบ 100°/S |
| ความชันสูงสุด 80°/S | |
| เครื่องจักรทั้ง วง ปรับตัว ให้ กับ สิ่ง แวดล้อม | -40°C-+60°C สอดคล้องกับมาตรฐาน เช่น ผลสะเทือน, ความเข้ากันของแบตเตอรี่, หมักสปริงเกลือ, IP67 ในห้อง/IP66 สําหรับเครื่องจักรทั้งหมด, เป็นต้น |
| การบริโภคพลังงานรวม | 300W |
| พลังงาน | DC48V, อุปกรณ์พร้อมกับ AC220 ± 20% V ความกว้างในการเข้าที่กันน้ําที่มั่นคง |
| อินเตอร์เฟซภายนอก | 1 × 10Base-T/100Base TX, อินเตอร์เฟซ RJ45, อินเตอร์เฟสปายพลังงาน, การควบคุมสายพานลําดับ, ฯลฯ |
| น้ําหนัก | 45 กิโลกรัม |
| ขนาด | 420mm × 280mm × 385mm (รูปแบบที่แตกต่างกันขึ้นอยู่กับสภาพจริง) |
