LT-P08 ดิจิตอล มัลติเบย์ ราดาร์+ LT-UJ830Q เครื่องยับยับ UAV ทุกทิศทาง (ไม่จําเป็น)
การนําเสนอสินค้า:
ราดาร์ LT-P08 แบบสองมิติ 3 พิกัด เป็นเครื่องตรวจสอบและสํารวจความสูงต่ําที่ทํางานในวง X และสามารถตรวจจับเป้าหมายเล็กและช้าในระยะ 25 กิโลเมตรราดาร์นี้ใช้ระบบ ActivePhased Array (AESA) การสแกนหลายรังสีดิจิตอลใช้ในมิติความสูงขณะที่การสแกนกลถูกใช้ในมิติ azimuth เพื่อบรรลุความครอบคลุม 360 azimuthอุปกรณ์ทั้งหมดมีลักษณะแบบจําแนกและแบบแข็งเพื่อให้มั่นใจในอุปกรณ์

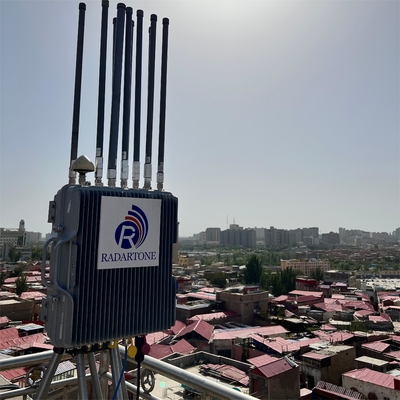

ระบบแอนเทนเนียจอมเมอร์หลายวงจรในทุกทิศทาง ใช้แอนเทนเนียสไพร่ทรงกระบอกหลายตัวและช่วงความถี่การส่งของมัน สามารถครอบคลุมช่วงความถี่การสื่อสารของ UAVs ในตลาด, รวมถึงแอนเทนน์แผ่น 3 ตัวและแอนเทนน์ PCB 1 ตัว สามารถยับยั้งเป้าหมายได้อย่างมีประสิทธิภาพภายในระยะทํางานของแอนเทนน์และระยะการยับยั้งถูกกําหนดโดยความสามารถในการป้องกันยับยับของ UAVsเครื่องยับยับนี้ใช้ระบบยับยับทุกทิศทาง ซึ่งสามารถรักษาความปลอดภัยในพื้นที่สําคัญได้อย่างมีประสิทธิภาพ
ลักษณะสินค้า:
1ความทนทานต่อสิ่งแวดล้อมอย่างแข็งแรง
2, ด้วยอุปกรณ์ปรับความสูง สามารถปรับมุมของแอนเทนเน่ได้ ซึ่งสามารถใช้ได้ในสถานที่ต่างๆ
3, แก้ปัญหาทางเทคนิคของการเลือกเป้าหมายหลายสําหรับการติดตามและการจําแนกเป้าหมายในสภาพแวดล้อมเสียงเบื้องหลัง
4, เครื่องยับยั้งใช้ระบบยับยับทุกทิศทาง
5, ส่วนการส่ง pitch ใช้การส่งเกียร์หนอนที่ล็อคตัวเองในกรณีขาดไฟฟ้า
6, ระบบควบคุมปัญญาที่ติดตั้งภายในเกรดอุตสาหกรรม (เกรดทหารเป็นตัวเลือก) สามารถรับรู้การควบคุมที่มั่นคงของ turntable.
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | ระบบสร้างรังสีดิจิตอล |
| ระยะความถี่การทํางาน | X แบนด์ |
| ระยะสแกน | อาซิมูธ: 0°-360° |
| ความชัน: ± 30° | |
| ระยะการตรวจจับ ((Pd=0)8,Pfa = 10-6) | UAV:7km ((σ=0.01m2) |
| คน:12km ((σ=0.7m2) | |
| ระยะตาบอด | 240 เมตร |
| การแก้ไข | ระยะความละเอียด≤10m |
| ความละเอียด Azimuth ≤3° | |
| ความละเอียดของ Pitch ≤6° | |
| ความถูกต้อง | ความแม่นยําระยะ ≤10m |
| ความแม่นยํา Azimuth ≤0.5° | |
| ความแม่นยําของความชัน ≤0.6° | |
| ความเร็ว ความแม่นยํา≤0.5m/s | |
| อัตราความเร็วระดับระยะ | 0.8m/s-40m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥100 ชุด |
| ส่งพลังงาน | ≤ 300W |
| ขนาดของอุปกรณ์ | 685mm*410mm*146mm ((ขนาดหน่วยหลัก) |
| น้ําหนัก | 30kg ((น้ําหนักหน่วยหลัก) |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| โหมดคอนเตอร์ | การยับยั้งการรังสี |
| เป้าหมายต่อ | การส่งภาพ UAV สายเชื่อมต่อการควบคุมการบิน สัญญาณการนําทาง |
| แบนด์ความถี่ต่อรอง | 20-6000MHz |
| 400MHz, 800MHz, 900MHz1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz ((ไม่จําเป็น) | |
| ประเภทคอนเตอร์ | แอนเทนนาทุกทิศทาง |
| ระยะต่อต้าน | พื้นที่อากาศเต็ม 360° |
| ระยะทาง | 1.5-2km ((ระยะทางคอนเตอร์แตกต่างกันตามรุ่น) |
| คอนเตอร์ที่ตรงกับเวลา | 3s |
| ขนาด | 550mm*500mm*300mm |
| น้ําหนัก | ≤55kg |
| การบริโภคพลังงาน | การแทรกแซงเปิด:960W |
| การป้องกันการเข้า | IP67 |
