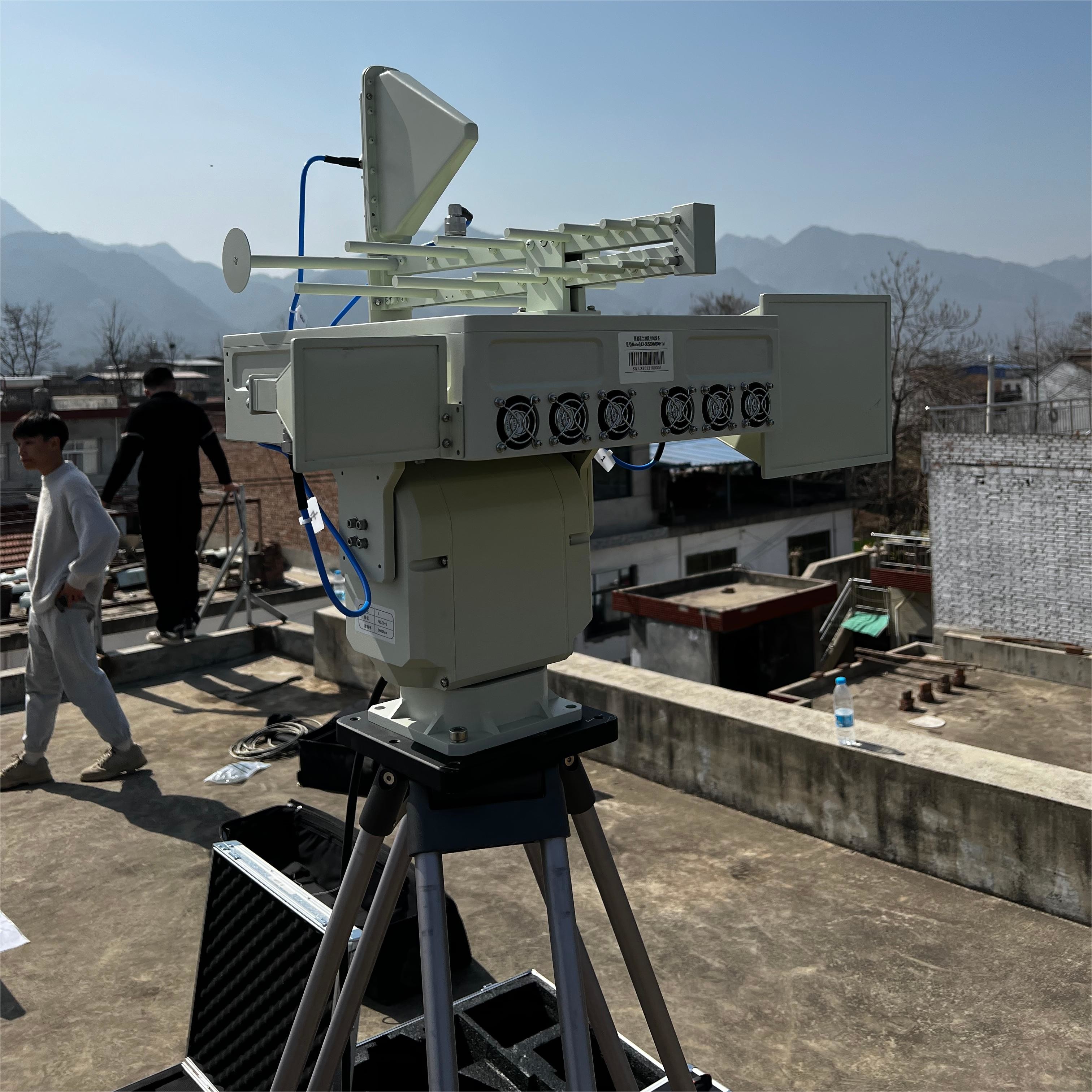

LT-AD01 2D ราดาร์เรียงระยะ+ LT-UJ830Q เครื่องยับยับ UAV ทุกทิศทาง (ไม่จําเป็น)
การนําเสนอสินค้า:
ราดาร์ป้องกันอากาศที่ผลิตโดยบริษัทของเรา มีระบบสแกนระยะ 2 มิติที่ทํางานและอุปกรณ์ทั้งหมดนํามาใช้แบบโมดูล, ทั้งหมดออกแบบเป็น solid-state เพื่อรับประกันความน่าเชื่อถือของอุปกรณ์ อุปกรณ์นี้ถูกใช้สําหรับการตรวจจับเป้าหมายความเร็วสูงการติดตามและตําแหน่งนอกจากการตอบสนองตัวชี้วัดความแข็งแรงและความแข็งแรง, การออกแบบยังคํานึงถึงการวางแผน, การติดตั้ง, การเชื่อมต่อไฟฟ้า, การเย็นและความต้องการอื่น ๆ ของอุปกรณ์อิเล็กทรอนิกส์จํานวนมาก.
ระบบแอนเทนเนียจอมเมอร์หลายวงจรในทุกทิศทาง ใช้แอนเทนเนียสไพร่ทรงกระบอกหลายตัวและช่วงความถี่การส่งของมัน สามารถครอบคลุมช่วงความถี่การสื่อสารของ UAVs ในตลาด, รวมถึงแอนเทนน์แผ่น 3 ตัวและแอนเทนน์ PCB 1 ตัว สามารถยับยั้งเป้าหมายได้อย่างมีประสิทธิภาพภายในระยะทํางานของแอนเทนน์และระยะการยับยั้งถูกกําหนดโดยความสามารถในการป้องกันยับยับของ UAVsเครื่องยับยับนี้ใช้ระบบยับยับทุกทิศทาง ซึ่งสามารถรักษาความปลอดภัยในพื้นที่สําคัญได้อย่างมีประสิทธิภาพ
ลักษณะสินค้า:
1, ติดตามเป้าหมายหลายอย่างในเวลาเดียวกัน การตรวจจับในเวลาจริงของความเร็วเป้าหมาย เส้นทางและตําแหน่งทางอวกาศ
2, การบูรณาการของอัลการิทึมที่ต่อต้านความวุ่นวายที่แข็งแกร่ง
3, แอนเทนเน่แบบเคลื่อนไหวเพื่อให้ครบวงจรอากาศ
4อุปกรณ์มีขนาดเล็ก น้ําหนักเบา และเป็นของแข็งทั้งหมด มีความมั่นคงและความน่าเชื่อถือสูง
5, เครื่องยับยั้งใช้ระบบยับยับทุกทิศทาง
6, ส่วนการส่ง pitch ใช้การส่งเกียร์หนอนที่ล็อคตัวเองในกรณีขาดไฟฟ้า
7, ระบบควบคุมปัญญาที่ติดตั้งภายในเกรดอุตสาหกรรม (เกรดทหารเป็นตัวเลือก)
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | 2D Active Phased Array แอเร่ที่ทํางานในระยะ |
| ระยะความถี่การทํางาน | X แบนด์ |
| ระยะสแกน | อาซิมูธ ((การสแกนไฟฟ้า): ± 15.5 องศา |
| ความชัน ((การสแกนไฟฟ้า): ± 30° | |
| อาซิมูธ ((การสแกนกล): 0°-360° | |
| ความชัน ((การสแกนกล) 0°-90° | |
| ความเร็วแอนเทนนา | ≤ 10 รอบ / นาที |
| ระยะการตรวจจับ ((Pd=0)8,Pfa=10-6) | ≥ 8 กม (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| ระยะตาบอด | 240 เมตร |
| การแก้ไข | ความละเอียดระยะทาง:15m |
| ความละเอียด Azimuth ≥5° | |
| ความละเอียดของความเข้ม ≥9° | |
| ความถูกต้อง | ความแม่นยําระยะ ≥20m |
| ความแม่นยํา Azimuth ≥0.8° | |
| ความแม่นยําของความชัน ≥0.8° | |
| อัตราความเร็วระดับระยะ | 0.8m/s-100m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥200 ชุด |
| ส่งพลังงาน | 256W |
| ขนาดของอุปกรณ์ด้านหน้า | ≤ 686mm*411mm*145mm |
| น้ําหนัก | ≤55kg |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| โหมดคอนเตอร์ | การยับยั้งการรังสี |
| เป้าหมายต่อ | การส่งภาพ UAV สายเชื่อมต่อการควบคุมการบิน สัญญาณการนําทาง |
| แบนด์ความถี่ต่อรอง | 20-6000MHz |
| 400MHz, 800MHz, 900MHz1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz ((ไม่จําเป็น) | |
| ประเภทคอนเตอร์ | แอนเทนนาทุกทิศทาง |
| ระยะต่อต้าน | พื้นที่อากาศเต็ม 360° |
| ระยะทาง | 1.5-2km ((ระยะทางคอนเตอร์แตกต่างกันตามรุ่น) |
| คอนเตอร์ที่ตรงกับเวลา | 3s |
| ขนาด | 550mm*500mm*300mm |
| น้ําหนัก | ≤55kg |
| การบริโภคพลังงาน | การแทรกแซงเปิด:960W |
| การป้องกันการเข้า | IP67 |
