LT-AD01 2D Phase Array Radar + LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (ไม่จํากัด)
การนําเสนอสินค้า:

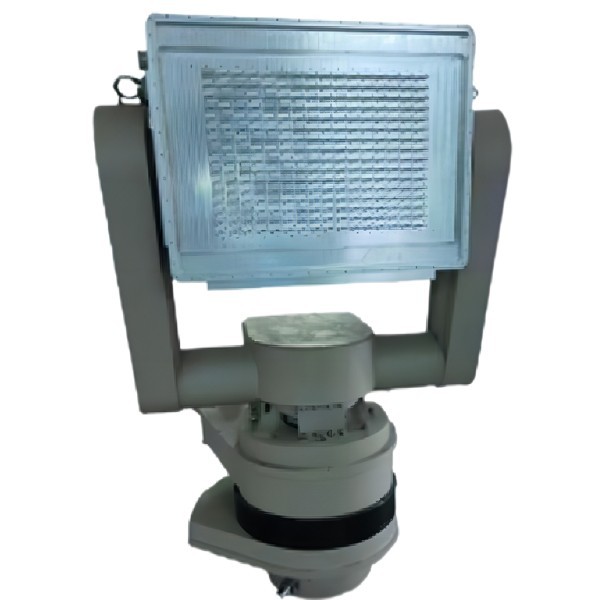

ราดาร์ป้องกันอากาศที่ผลิตโดยบริษัทของเรา มีระบบสแกนระยะสองมิติที่มีความสอดคล้องสามพิกัดทั้งหมดและอุปกรณ์ทั้งหมดนํามาใช้แบบโมดูล, ทั้งหมดออกแบบเป็น solid-state เพื่อรับรองความน่าเชื่อถือของอุปกรณ์ อุปกรณ์นี้ใช้สําหรับการตรวจจับเป้าหมายความเร็วสูง, การติดตาม, และตําแหน่งนอกจากการตอบสนองกับตัวชี้วัดความแข็งแรงและความแข็งแรง, การออกแบบยังคํานึงถึงการวางแผน, การติดตั้ง, สายไฟ, การเย็นและความต้องการอื่น ๆ ของจํานวนมากของอุปกรณ์อิเล็กทรอนิกส์

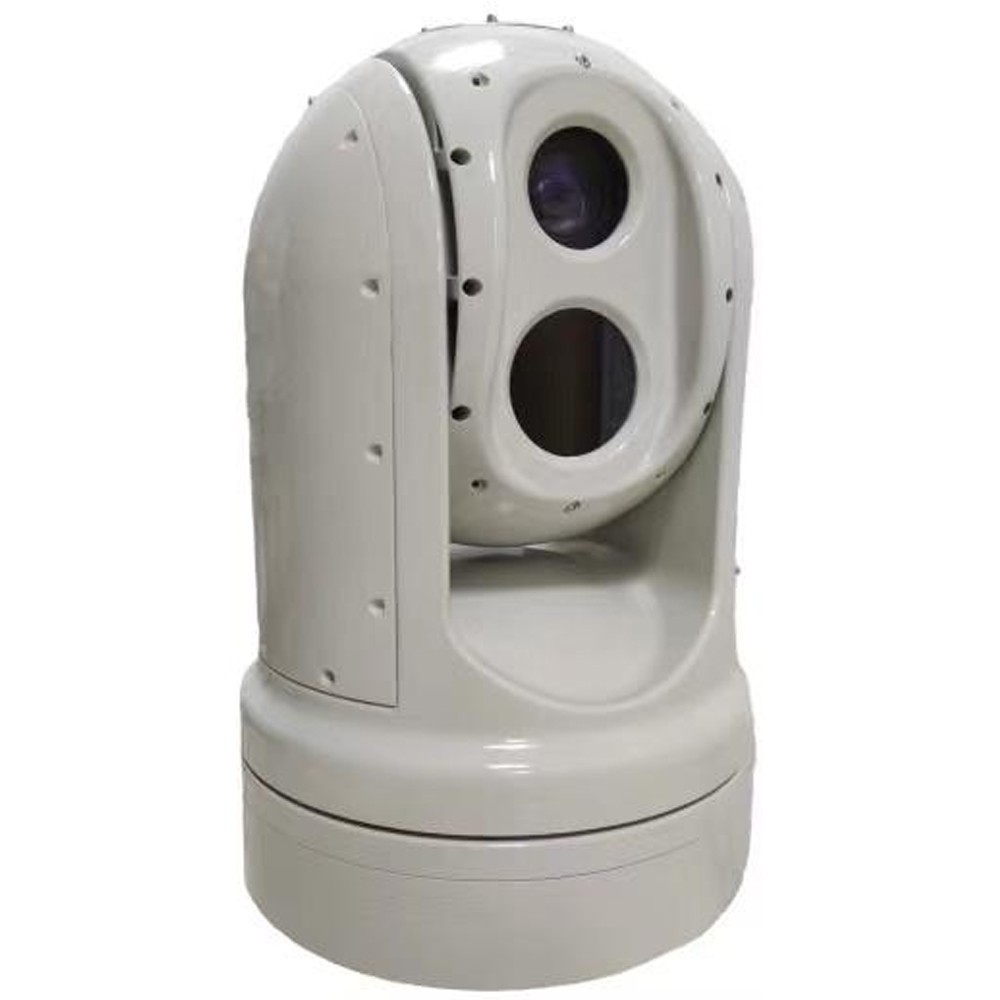

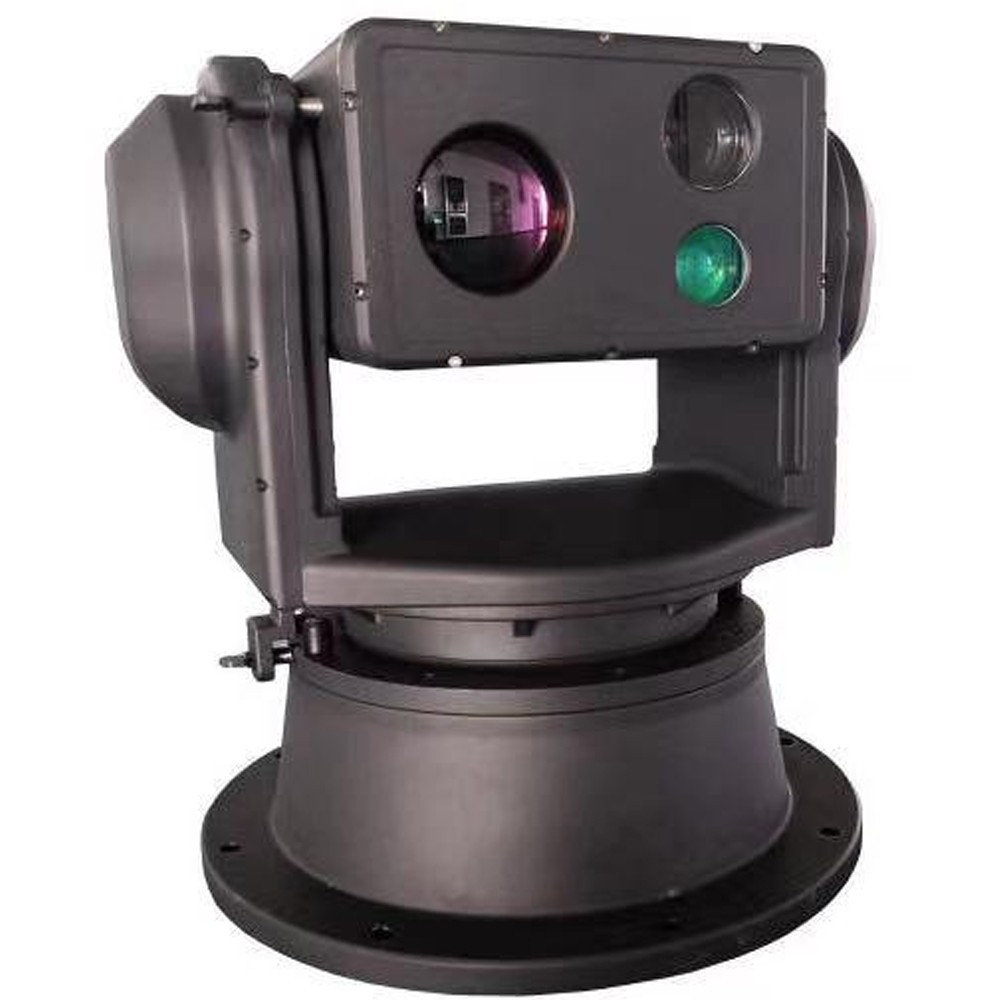

LT-A2 มีความยืดหยุ่นและความสามารถในการเคลื่อนไหว เพื่อเป้าหมายเป้าหมายที่บินในความสูงต่ํา (UAVs, บาลูนเคมี, นกไบออนิกส์) ในตําแหน่งที่ไม่จํากัดการติดตามล็อค, การตรวจจับและการเตือน มีส่วนผสมกับเครื่องถ่ายภาพความร้อนอินฟราเรดที่ไม่เย็น, กล้องแสงที่มองเห็น, เครื่องวัดระยะเลเซอร์ และโมดูลอัลการิทึมที่ฉลาดสามารถทําการติดตามอย่างต่อเนื่องได้ทั้งวันและคืนในขณะเดียวกัน มันยังนําเทคโนโลยีการมองเห็นกลางคืนด้วยภาพความร้อนอินฟราเรด ซึ่งมีความสามารถในการซ่อนตัวที่ดี ความสามารถในการเจาะเข้าไปในหมอกที่แข็งแรง และไม่จํากัดด้วยแหล่งแสงมันสามารถปรับตัวได้อย่างต่อเนื่องกับอุปกรณ์ปลายทางบนเครื่อง เช่น ระบบราดาร์ที่เชื่อมโยง, ระบบตรวจจับวิทยุและระบบยับยั้งความถี่เต็ม
ลักษณะสินค้า:
1, ติดตามเป้าหมายหลายอย่างในเวลาเดียวกัน การตรวจจับในเวลาจริงของความเร็วเป้าหมาย เส้นทางและตําแหน่งทางอวกาศ
2, การบูรณาการของอัลการิทึมที่ต่อต้านความวุ่นวายที่แข็งแกร่ง
3, แอนเทนเน่แบบเคลื่อนไหวเพื่อให้ครบวงจรอากาศ
4อุปกรณ์มีขนาดเล็ก น้ําหนักเบา และเป็นของแข็งทั้งหมด มีความมั่นคงและความน่าเชื่อถือสูง
5, โปรแกรมควบคุมอุปกรณ์ด้านหน้าสามารถอัพเกรดออนไลน์ผ่านเครือข่าย, ทําให้การบํารุงรักษาในอนาคตง่ายขึ้นมาก
6, ฟังก์ชันการตั้งตําแหน่ง 3 มิติ, สามารถขยายขนาดและคลิกเพื่อศูนย์กลางในการเลือกกล่อง, สะดวกในการทํางานของอุปกรณ์
7, เครื่องหมุนพลังงานใหม่ PTZ การทดสอบตนเองสามารถกลับมาที่ตําแหน่งศูนย์ที่ตั้งโดยผู้ใช้งานหรือตําแหน่งการล้มเหลวไฟฟ้า, การสนับสนุนการทํางานรีโมทรีสตาร์ท
8, เครื่องหมุนอัตราแปรทั่วไปสามารถติดตามมุมตาบอดรอบและตําแหน่งความละเอียดสูง
9การออกแบบเปลือกแบบมืออาชีพ สวยงาม น้ําหนักเบา แข็งแรง ทนต่ออุณหภูมิสูง ทนต่อการกัดกร่อน ทนต่อน้ํา และทนฝนกรด
10, อุปกรณ์พร้อมกับล็อคการเดินรถยนต์สามารถล็อคระหว่างการเคลื่อนไหวอย่างรวดเร็วซึ่งช่วยลดการสั่นสะเทือนได้อย่างมีประสิทธิภาพ และปกป้องความมั่นคงของอุปกรณ์.
11, อุปกรณ์พร้อมกับโมดูลการเชื่อมต่ออัตโนมัติที่ฉลาด โมดูลการติดตามอัตโนมัติ โมดูลการตรวจจับอัตโนมัติ และสามารถให้ผลตอบสนองเกี่ยวกับข้อมูลเป้าหมายในอากาศ
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ระบบราดาร์ | 2D Active Phased Array แอเร่ที่ทํางานในระยะ |
| ระยะความถี่การทํางาน | X แบนด์ |
| ระยะสแกน | อาซิมูธ ((การสแกนไฟฟ้า): ± 15.5 องศา |
| ความชัน ((การสแกนไฟฟ้า): ± 30° | |
| อาซิมูธ ((การสแกนกล): 0°-360° | |
| ความชัน ((การสแกนกล) 0°-90° | |
| ความเร็วแอนเทนนา | ≤ 10 รอบ / นาที |
| ระยะการตรวจจับ ((Pd=0)8,Pfa=10-6) | ≥ 8 กม (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| ระยะตาบอด | 240 เมตร |
| การแก้ไข | ความละเอียดระยะทาง:15m |
| ความละเอียด Azimuth ≥5° | |
| ความละเอียดของความเข้ม ≥9° | |
| ความถูกต้อง | ความแม่นยําระยะ ≥20m |
| ความแม่นยํา Azimuth ≥0.8° | |
| ความแม่นยําของความชัน ≥0.8° | |
| อัตราความเร็วระดับระยะ | 0.8m/s-100m/s |
| ความสามารถในการติดตามเป้าหมาย | ≥200 ชุด |
| ส่งพลังงาน | 256W |
| ขนาดของอุปกรณ์ด้านหน้า | ≤ 686mm*411mm*145mm |
| น้ําหนัก | ≤55kg |
| ชื่อปารามิเตอร์ | ค่าปารามิเตอร์ |
| ความละเอียดของแสงที่มองเห็นได้ | 2MP / 4MP / 8MP ไม่ต้องเลือก |
| ความยาวโฟกัสของเลนส์มองเห็นได้ | 300 มม. |
| ความละเอียดในอินฟราเรด | 384X256/640X512 ไม่จําเป็น |
| ความยาวโฟกัสของเลนส์อินฟราเรด | 30-150 มิลลิเมตร; โซมออปติกัล 5x |
| การวัดระยะทางเลเซอร์ | ความยาวคลื่น 1570nm |
| พลัง:2km ((0.3m UAV) | |
| ความถี่ในการทํางาน:1Hz | |
| การรักษาความมั่นคงของภาพทางแสง | จิโรสโกปไฟเบอร์ออปติกความแม่นยําสูงเป็นตัวเลือก เพื่อรักษาภาพที่มั่นคงและทํางานระหว่างรถยนต์เคลื่อนย้าย |
| ความแม่นยําในการตั้งตําแหน่งของเครื่องหมุน | ± 005 |
| ความแม่นยําในการติดตามเครื่องหมุน | 1mrad |
| ระยะมุมของเครื่องหมุน | การหมุนแบบต่อเนื่องในตําแหน่ง 0-360° ในแนวราบ |
| ความชัน ± 90° | |
| ความเร็วการเคลื่อนไหวของเครื่องหมุน | ความสูงสุดระดับแนวราบ 100°/S |
| ความชันสูงสุด 80°/S | |
| เครื่องจักรทั้ง วง ปรับตัว ให้ กับ สิ่ง แวดล้อม | -40°C-+60°C สอดคล้องกับมาตรฐาน เช่น ผลสะเทือน, ความเข้ากันของแบตเตอรี่, หมักสปริงเกลือ, IP67 ในห้อง/IP66 สําหรับเครื่องจักรทั้งหมด, เป็นต้น |
| การบริโภคพลังงานรวม | 300W |
| พลังงาน | DC48V, อุปกรณ์พร้อมกับ AC220 ± 20% V ความกว้างในการเข้าที่กันน้ําที่มั่นคง |
| อินเตอร์เฟซภายนอก | 1 × 10Base-T/100Base TX, อินเตอร์เฟซ RJ45, อินเตอร์เฟสปายพลังงาน, การควบคุมสายพานลําดับ, ฯลฯ |
| น้ําหนัก | 35 กิโลกรัม |
| ขนาด | 420mm × 280mm × 385mm (รูปแบบที่แตกต่างกันขึ้นอยู่กับสภาพจริง) |
